目前市面上的变频器品牌种类很多，这里我们以赫茨为例，来对变频器进行讲解。

一、变频器的初步认识

我们从包装箱里取出这个变频器，外观如图所示。

检查变频器机身侧面的型号铭牌，确认变翎器型号、产品是否与定货单相符，机器是否有损坏。

1、观察这个变频器的铭牌，并从铭牌中理解变频器的命名规则，从命名规则中可以知道，这个型号是 -2R2G-4，功率是2.2KW，输入是AC 380V+15%、5.8A，输出是、0-400Hz、 5.0A。

2、变颇器上面的操作面板可以单独取下来，下图是赫茨变绷器的操作面板，用于变颇器参数设置的主要界面，进行操作面板的拆卸时，先按住操作面板上端侧面的擂销，把操作面板往前拉出后卸下， 进行操作面板安装时，顺序步骤相反。

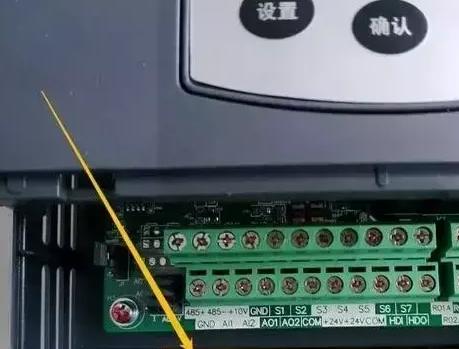

3、进行变报器前盖板的拆卸，对前盖板取下时，先旋松安装前益板用的固定螺丝，再将盖板拨出。

4、拆卸完前盖板后，进行主电路接线变频器使用说明书，其中R、S、T是电源进线，U、V、W是出线，接电动机，注惫为保证电气安全，必须进行可靠接地。

5、在第一次简单接线中，必须注意：

①电源及电机接线的压着端子，需要使用带有绝缘套管的端子

②电源一定不能接到变频器的输出端上(U, V,W)，否则将损坏变频器

③接线后，零碎线头必须清除干净。零碎线头可能造成设备异常、失灵和故障，必须始终保持变频器清沽。

④为使线路压降在2%以内，需要用适当型号的电线接线。变颇器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的线路下降，而导致电动机的转矩下降。

二、变频器的面板PU操作

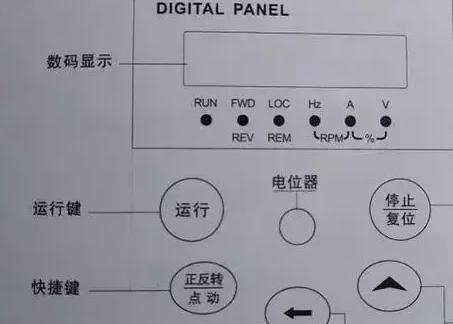

1.、对变颇器进行操作、运行、调试和维护等，都需要熟悉摄作面板PU，下图所示为PU按键和指示灯的具体功能和含义。

2、按键功能说明

1）、设置： 编程健，一级菜单进入或退出

2）、确认： 确定键，逐级进入菜单画面、设定参数确认

3）、向上箭头：UP递增键，数据或功能码的递增

4）、向上箭头：DoWN递减键，数据或功能码的递减

5）、向左箭头：左移位键，在停机显示界面和运行显示界面下，可左移循环选择显示参数；在修改参数时，可以选择参数的修改位

6）、运行：运行键，在键盘操作方式下，用于运行操作

7）、停止/复位：停止/复位键， 运行状态时，按此键可用于停止运行操作；受功能码P7.04制复位键制约。故障报警状态时，所有控制模式都可用该键来复位操作。

8）、正反转/点动：多功能键，用于正转、反转与点动。

3、指示灯说明

1）、RUN：运行状态指示灯，灯灭时表示变频器处于停机状态；灯闪烁表示变频器处于参数

自学*状态；灯亮时表示变频器处于运行状态；

2）、FWD/REV：正反转指示灯，灯灭表示处于正转状态；灯亮表示处于反转状态。

3）、控制模式指示灯：灯灭表示键盘控制状态：灯闪烁表示端子控制状态；灯亮表

示远程通讯控制状态。

4、单位指示灯说明

1)、HZ是频率单位

2）、A是电流单位

3）、V是电压单位

4）、RPM是转速单位
