什么是汽蚀？

泵中的液体局部压力下降到临界压力时，液体中便会产生气泡。汽蚀是气泡聚集、运动、分裂、消灭的全过程。临界压力一般接近汽化压力。

什么叫汽蚀余量？什么叫吸程？

泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量，单位用米标注，用（NPSH）r。

吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。 吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米） 标准大气压能压管路真空高度10.33米。

例如：某泵气蚀余量为4.0米，求吸程Δh

解：Δh=10.33-4.0-0.5=5.83米

各自计量单位及表示字母？

汽蚀余量指泵入口处液体所具有的总水头与液体汽化时的压力头之差，单位用米（水柱）标注，用（NPSH）表示，具体分为如下几类：

NPSHa——装置汽蚀余量又叫有效汽蚀余量，越大越不易汽蚀；

NPSHr——泵汽蚀余量，又叫必需的汽蚀余量或泵进口动压降，越小抗汽蚀性能越好；

NPSHc——临界汽蚀余量，是指对应泵性能下降一定值的汽蚀余量；

[NPSH]——许用汽蚀余量，是确定泵使用条件用的汽蚀余量，通常取 [NPSH]=（1.1～1.5）NPSHc。

必需汽蚀余量和有效汽蚀余量有何区别

汽蚀余量分有效气蚀余量NPSHa和必须气蚀余量NPSHr。泵的必须汽蚀余量是泵的特性，由设计决定，泵的有效汽蚀余量由工艺管路决定。

对于给定泵，在给定转速和流量下必需具有的汽蚀余量称为必需汽蚀余量，常用NPSHr表示。又称为泵的汽蚀余量，是规定泵要达到的汽蚀性能参数。NPSHr和泵的内部流动有关，是由泵本身头定的，其物理意义是表示液体在泵进口部分压力下降的程度，也就是为了保征泵不发生汽蚀，要求在泵进口处单位重量液体具有超过汽化压力水头的富余能量。必须汽蚀余量与装置参数无关，只与泵进口部分的运动参数（vo、wo、wk等）有关，这些运动参数在一定转速和流量下是由几何参数决定的。这就是说NPSHr是由泵本身（吸水室和叶轮进口部分的几何参数）决定的。对于既定的泵，不论何种介质（黏性大介质因影响速度分布除外），在一定转速和流量下流经泵进口，因速度大小相同故有相同的压力降，即NPSHr相同。所以NPSHr与液体的性质无关（不考虑热力学因素）。NPSHr越小，表示压力降小，要求装置必须提供的NPSHa小，因而泵的抗汽蚀性能越好。因此:r代表必需的，由泵本体决定，具体与转速，叶轮形式等有关；

有效汽蚀余量是指由泵安装条件所确定的汽蚀余量，常用NPSHa表示。又称为装置汽蚀余量，是由吸入装置提供的在泵进口处单位重量液体具有的超过汽化压力水头的富余能量。NPSHa越大，泵越不容易发生汽蚀。有效汽蚀余量的大小与装置参数及液体性质（p、pv等）有关。因为吸入装置的水力损失和流量的平方成正比，所以NPSHa随流量的增加而减小。因此: A代表有效的，可以提供的，这个由系统和管路决定，必须经过严格计算；

要保证泵不气蚀，NPSHa必须大于NPSHr。具体大多少，各种不同形式的泵都有经验值, 一般把泵的必须汽蚀余量增加0.5-1m的富余能头作为允许汽蚀余量。

汽蚀有哪些危害

A. 过流部件腐蚀

腐蚀原因有两个：一是由于气泡破灭时产生高频（600~）冲击，压力高达49Mpa，致使金属表面出现机械剥蚀；二是由于汽化时放出热量，并有温差电池作用产生水解，产生的氧气使金属氧化，发生化学腐蚀。

B. 泵性能下降

泵汽蚀时叶轮内的能量交换受到干扰和破坏，在外特性上的表现是Q-H曲线，Q-P、Q-η曲线下降，严重时会使泵中的液流中断，不能工作。

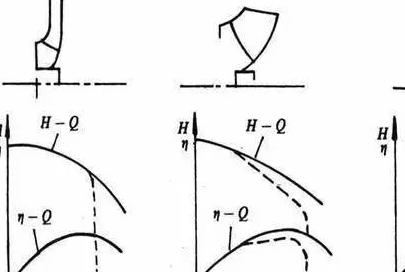

对于低比转速，由于叶片间流道窄而长，一旦发生汽蚀，气泡充满整个流道，性能曲线会突降。对于中高比转速，流道短而宽，因而气泡从发生发展到充满整个流道需要一个过渡过程，相应的性能曲线开始是缓慢下降，之后增加到某一流量时才急剧下降。

离心泵最易发生汽蚀的部位

叶轮曲率最大的前盖板处，靠近叶片进口边缘的低压侧；

压出室中蜗壳隔舌和导叶的靠近进口边缘低压侧；

无前盖板的高比转数叶轮的叶梢外圆与壳体之间的密封间隙以及叶梢的低压侧；

多级泵中第一级叶轮。

提高抗气蚀措施

A. 提高离心泵本身抗气蚀性能的措施

改进泵的吸入口至叶轮附近的结构设计。增大过流面积；增大叶轮盖板进口段的曲率半径，减小液流急剧加速与降压；适当减少叶片进口的厚度，并将叶片进口修圆，使其接近流线型，也可以减少绕流叶片头部的加速与降压；提高叶轮和叶片进口部分表面光洁度以减小阻力损失；将叶片进口边向叶轮进口延伸，使液流提前接受作功，提高压力。

采用前置诱导轮，使液流在前置诱导轮中提前作功，以提高液流压力。

采用双吸叶轮，让液流从叶轮两侧同时进入叶轮，则进口截面增加一倍，进口流速可减少一倍。

设计工况采用稍大的正冲角，以增大叶片进口角，减小叶片进口处的弯曲，减小叶片阻塞，以增大进口面积；改善大流量下的工作条件，以减少流动损失。但正冲角不宜过大，否则影响效率。

采用抗气蚀的材料。实践表明，材料的强度、硬度、韧性越高，化学稳定性越好，抗气蚀的性能越强。

B. 提高进液装置有效气蚀余量的措施

增加泵前贮液罐中液面的压力流量过大对机泵的危害，以提高有效气蚀余量。

减小吸上装置泵的安装高度。

将上吸装置改为倒灌装置。

减小泵前管路上的流动损失。如在要求范围尽量缩短管路，减小管路中的流速，减少弯管和阀门，尽量加大阀门开度等。

降低泵入口工质介质温度（当输送工质接近饱和温度时）。

“

以上措施可根据泵的选型、选材和泵的使用现场等条件，进行综合分析，适当加以应用。

”
